T-9系列电力电缆故障测距仪选型方案

一、适用范围

科汇公司利用行波测距原理、融合最新的电力电缆故障测距和微电子技术研制成功的新一代T-9系列高智能化电力电缆故障测距仪器，主要用于测量电力电缆的开路、低阻短路、高阻及闪络性等主绝缘故障的距离。

二、主要性能指标

型号功能参数	T-907	T-907L		T-905A
测试方法	低压脉冲、脉冲电流冲闪、脉冲电流直闪、多次脉冲、衰减法	低压脉冲、脉冲电流、多次脉冲		低压脉冲、脉冲电流、二次脉冲
测量范围	0～64km	0～64km		0～32km
采样频率	400MHz	200MHz		200MHz
脉冲宽度	20ns～10µs	40ns～7µs		40ns～5µs
测距分辨率	0.2	0.4		0.4m
液晶显示	8吋工业平板电脑	8吋彩色触摸屏		4.7″单色液晶屏
光标移动	触摸	旋钮、触摸		旋钮
测量盲区	无	无		1m
波形存储	大于1000条	大于1000条		50条
USB接口	有	有		无
波速度	100m/µs～300m/µs连续可调
自动定位	脉冲波形自动识别，测量光标自动定位
连机功能	可与计算机连接，经计算机测试软件操作，或转存测距仪内的存储波形
供电电源	锂电池，可连续供电8h
电池保护	欠压报警、低压自动关机、30分钟无按键操作自动关机
环境温度	－20℃~＋50℃
重量	主机2.8kg、平板1kg	4.5kg	3kg

三、产品图片

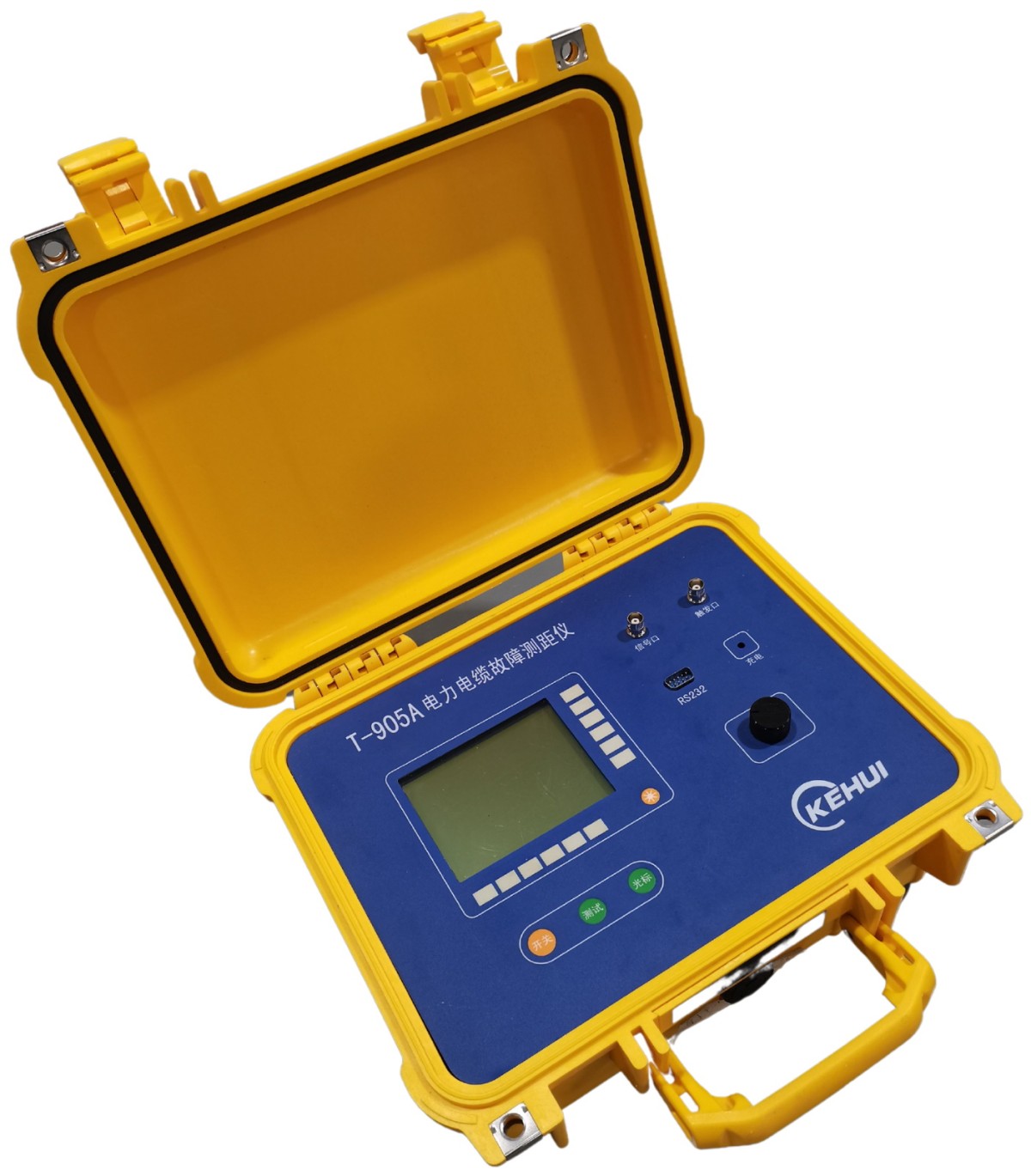

T-905

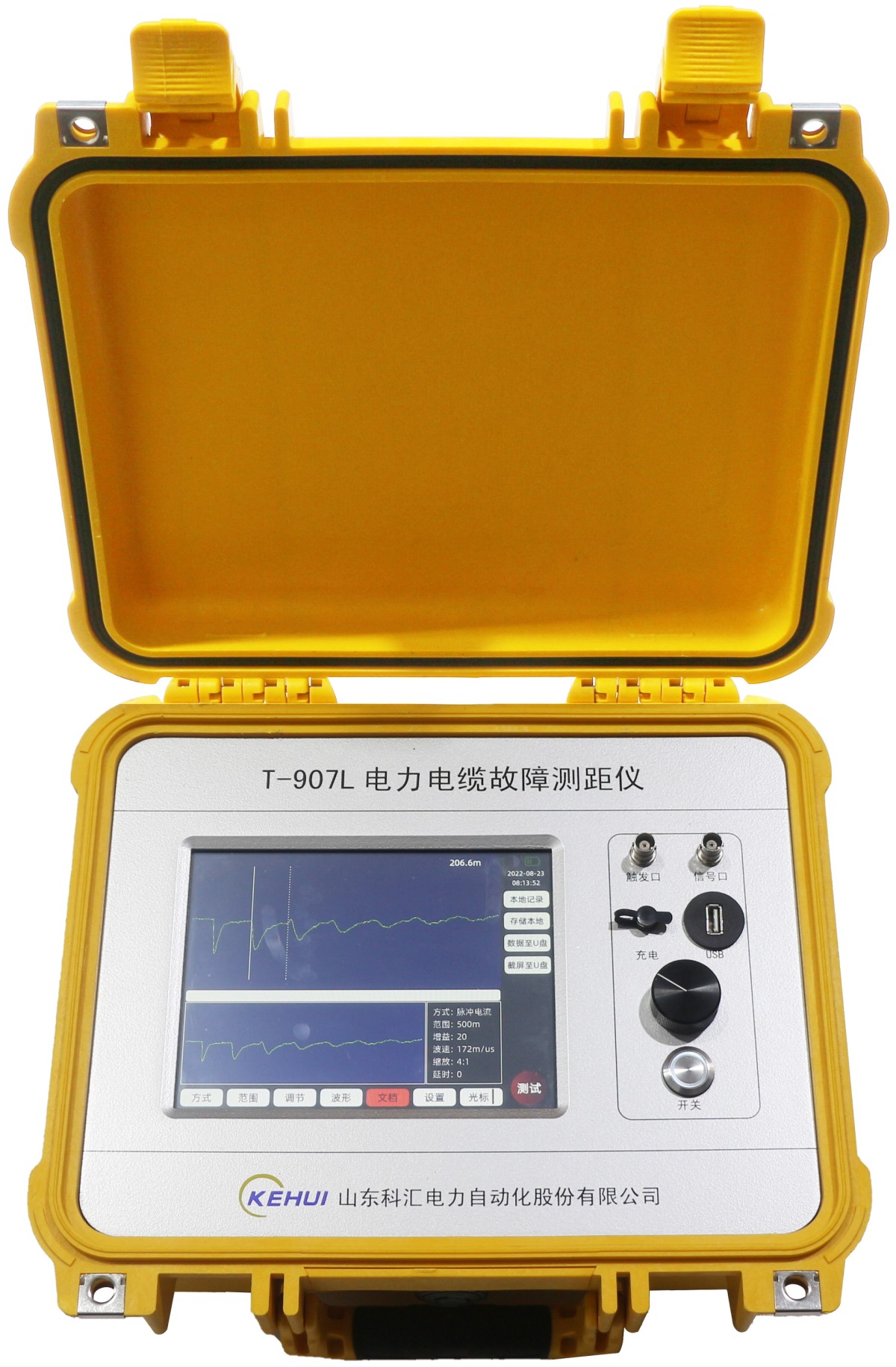

T-907L

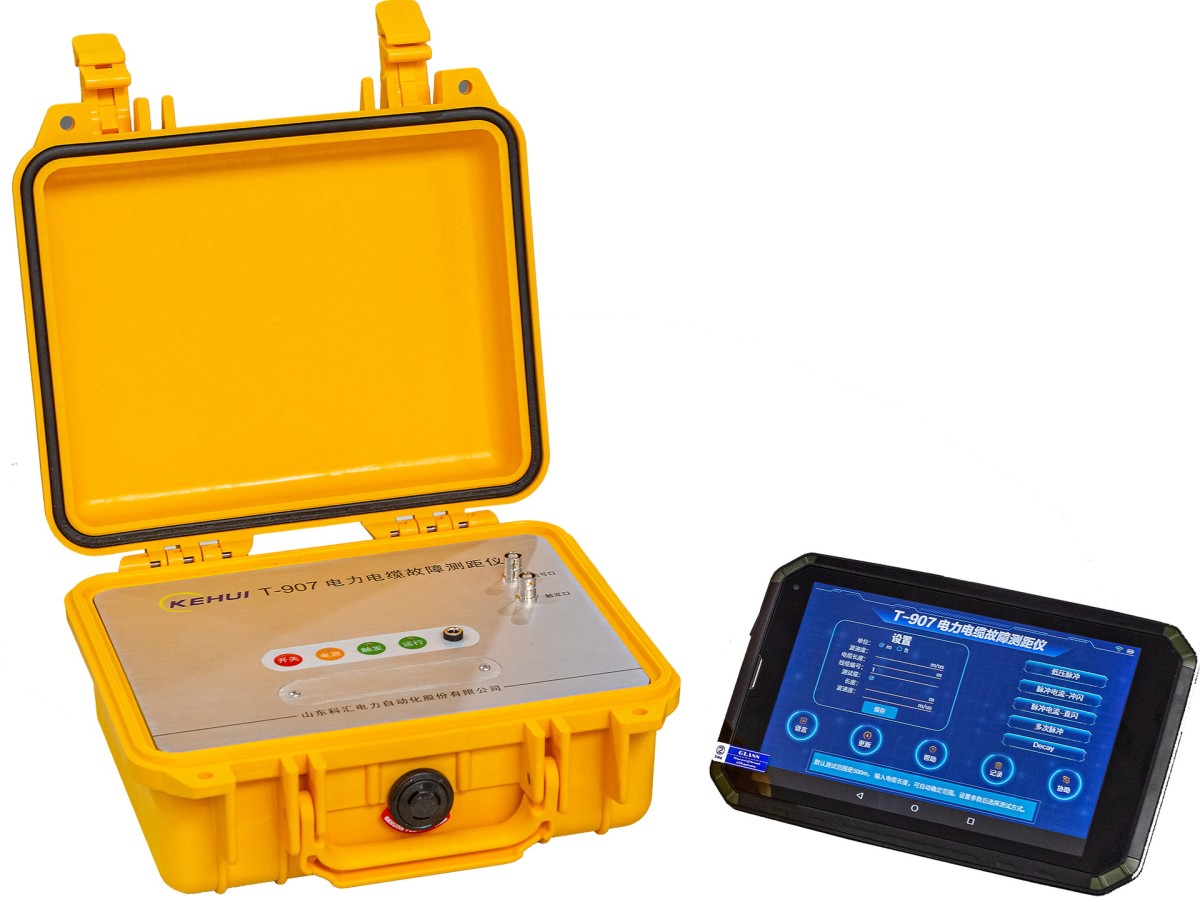

T-907
